Umíte používat impulzní relé?

Publikováno pod: Zapojení svítidel    napsal: admin

Nejsem žádný zrovna praktický elektrikář, ale všiml jsem si, že spousta řemeslníků neumí používat na spínání svítidel impulsní relé. K čemu je to vlastně dobré?

Je to v podstatě náhrada křížových vypínačů, tj. pro případ, když potřebujete ovládat svítidlo z více jak dvou míst. I při třech se snad ještě vyplácí klasický křížák, nicméně co do přehlednosti je dobré použít impulsní relé od čtyř a více ovládacích míst.

Je to v podstatě bistabilní relé, ovládané tlačítky. Po přivedení imulsu na ovladací cívku relé se kontakty přehodí do sepnutého (rozepnutého) stavu. Dalším stiskem je to pak naopak.

Ovládacích míst můžou být třeba desítky a velmi snadno se přidávají. Jená se vlastně o paralelní tlačítka.

Existují různé druhy relé a různé zapojení. Někdy i bez N vodiče, určené pro montáž pod vypínač. Jsou i v provedení na DIN lištu, kam se dávají nejčastěji.

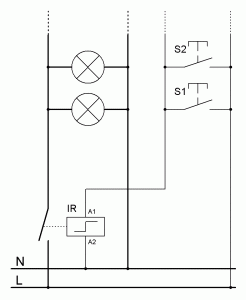

Impulzní relé základní zapojení

Impulzní relé základní zapojení
